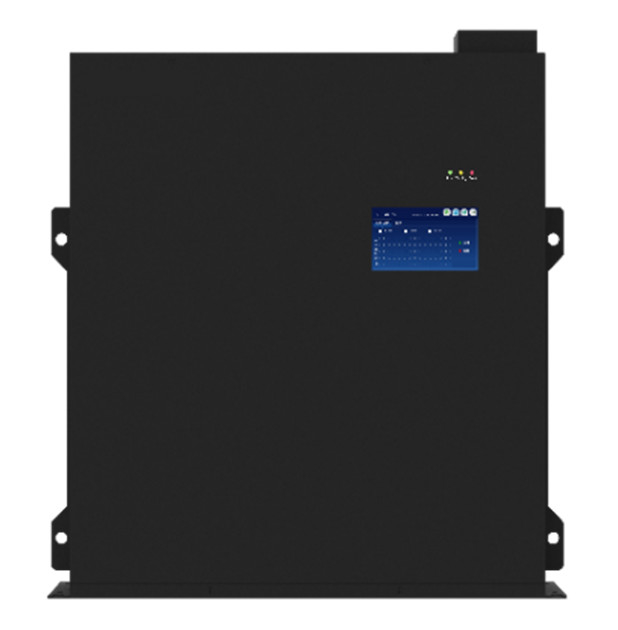

مولدات مرشح متناسق فار ثابت متقدم كثافة عالية الطاقة

المعلومات الأساسية
مكان المنشأ: الصين
اسم العلامة التجارية: OEM/ODM
رقم الموديل: ASVG
الحد الأدنى لكمية: 1
الأسعار: 10000-100000$
تفاصيل التغليف: حزمة woodern
وقت التسليم: 2-3 أسابيع
شروط الدفع: تي / ت
معلومات تفصيلية
تسليط الضوء:

مولدات متغيرة ثابتة متقدمة

,

ومولدات ثابتة ذات كثافة عالية للطاقة

,

ومرشح توافقي عالي الاستخدام


منتوج وصف

مقدمة لمنظمات جودة الطاقة المعيارية
تشمل منتجاتنا ذات جودة الطاقة المعيارية ما يلي:مولدات فار ثابتة (SVGs) و SVGs متقدمة (ASVGs) وفلاتر طاقة نشطة (APFs).لديهم ميزات مثل كثافة الطاقة العالية والموثوقية المحسنة والأداء الأمثل والاستخدام العالي والتصميمات الفريدة.للاستخدام في سيناريوهات تطبيق مختلفة ، توجد ثلاث طرق لتثبيتها: نمط الدرج ، والأسلوب المثبت على الحائط ، والأسلوب القائم.

الميزات الرئيسية لمنظمات جودة الطاقة المعيارية

منظمات جودة الطاقة المعيارية لدينا:

  • مدمجة بحجم 0.05 متر مكعب فقط ، وتتميز بكثافة طاقة عالية ، وتنطبق على مجموعة متنوعة من السيناريوهات.من الناحية العملية ، فهي أكثر قابلية للتطبيق في الأماكن التي تفرض فيها المساحة المحدودة متطلبات صارمة على الأرض يمكن أن تغطيها ، بالإضافة إلى مشاريع ترقية توزيع الطاقة.
  • استخدم نفس مفاهيم التصميم مثل المنتجات ذات المستوى الصناعي ، وبالتالي فهي قابلة للتكيف بدرجة كبيرة مع البيئة.
  • قم بتزويد طبقة التحكم في الوحدة بحجرة لوحة تصل إلى تصنيف مقاومة الغبار لـ IP6X وقد صمدت في الاختبارات المعملية المعترف بها على المستوى الوطني من طرف ثالث.
  • تطبيق طريقة التحكم في التشذير في نهاية الإخراج.هذا يقلل على الأقل 40٪ من تيار التموج العالمي.
  • دعم استجابة ديناميكية عند مستوى مللي ثانية ، مع وقت استجابة عالمي أقل من 2 مللي ثانية.لذلك ، يمكنهم بدقة تتبع كيفية تغيرات التيار العابر في شبكة الطاقة ومنع الإفراط في التعويض والتعويض الناقص.
  • استخدم تصميمًا فائضًا رائدًا في الصناعة يعتمد على الترانزستورات ثنائية القطب المعزولة بالبوابة (IGBTs).نتيجة لذلك ، لن يؤثر الفشل في سطر واحد على التشغيل السليم للنظام.
  • اسمح للأجهزة بالانفصال عن شبكة الطاقة في حالة الانهيار ، مع عدم بقاء مكثفات المنفذ متصلة بالشبكة ، وبالتالي منع أي تأثير سلبي على المذبذب التوافقي والقدرة التفاعلية السعوية للشبكة.
  • دعم توصيل CT من جانب مزود الطاقة أو جانب التحميل ، والذي يمكنك ضبطه وفقًا لمتطلبات الموقع.
  • تمتع بوظيفة التشخيص الذاتي للأخطاء السريعة والشاملة ، والتي يمكن تعديلها بذكاء بناءً على ظروف وحالات التشغيل الفعلية.
  • اجعل من السهل صيانتها باستخدام أجزاء قابلة للإزالة بشكل منفصل مثل مكثف الناقل والمروحة.
  • دعم الخوارزمية الذكية ، التي تقوم تلقائيًا بضبط نسبة التعويض بناءً على التغييرات في الوقت الفعلي في التيار التفاعلي والتيار التوافقي ، كما تدعم أيضًا تحديد هدف التعويض بمرونة ، من أجل تحسين هدف عملك.
  • دعم السكون الذكي حيث يطبق نظامان متوازيان آلية اقتراع لتخصيص متوسط ​​وقت العمل لكل وحدة تحت ظروف تحميل خفيف ، وبالتالي إطالة عمر الوحدة.
  • لقد حصلت على شهادة CE وتتوافق مع معيار EN 62477-1: 2012 + A11-2014 + A1-2017 ؛

يتمتع كل منتج من منتجاتنا بميزة التعويض التالية:

  • يدعم APF نطاقًا أوسع من التعويضات ، أي لحظية 2اختصار الثاني- 51شارعتعويض متناسق
  • يدعم ASVG 2اختصار الثاني- 23بحث وتطويرتعويض متناسق.يمكنك تعيين قدرة التعويض التوافقي وقدرة التعويض التفاعلي على مستوى العالم.
  • يدعم SVG التعويض الشامل الفوري للطاقة التفاعلية الحثية والقدرة التفاعلية السعوية ، وفي الوقت نفسه ، يحل مشكلة عدم التوازن ثلاثية الطور.
الموثوقية والأداء المعززان
أول وحدة مقاومة للغبار في الصناعة في طبقة التحكم: يتم فصل قسم التحكم عن قسم الطاقة.تطبق طبقة التحكم تصميمًا مغلقًا تمامًا مقاوم للغبار ، بدون فتحات تهوية على الجانبين ، الأمامي والخلفي ، وبالتالي الحصول على ختم ممتاز ؛بينما في طبقة تبريد الهواء ، يتم تبريد وحدات الطاقة الحرجة بواسطة طبقة الطاقة ، وبالتالي تحقيق أداء تبريد متفوق للجهاز.بالإضافة إلى ذلك ، تصل طبقة التحكم إلى فئة حماية IP6X وقد صمدت أمام الاختبارات المعملية من طرف ثالث.هذا يعزل قسم التحكم من التلوث من العالم الخارجي.إلى جانب ذلك ، نحن نستخدم تصميم أجهزة على مستوى الصناعة ، مما يزيد من تحسين الأمان والموثوقية.

Advanced Static Var Generators



Advanced Static Var Generators
Advanced Static Var Generators
في اختبار شهادة مقاومة الغبار بعد اختبار شهادة مقاومة الغبار
استخدام نظام تحكم منفصل لكل IGBT ، والذي يعد أكثر موثوقية لأن: كل IGBT مجهز بمجموعة من محركات الأقراص وعنصر القاعة ، وفي حالة فشل IGBT من جانب واحد ، لا يزال بإمكان الجهاز تقديم 50٪ من القدرة الإنتاجية المقدرة.
Advanced Static Var Generators

توفير مرحل ومقاوم بدء التشغيل الناعم بين مكثف المرشح وشبكة الطاقة ، لضمان أنه عند فشل الجهاز ، ينفصل مكثف المرشح عن الشبكة ، دون إحداث أي تأثير ثانوي على الشبكة.
Advanced Static Var Generators
  • استجابة أسرع: يحقق استخدام خوارزمية التكامل المعمم من الدرجة الثانية (SOGI) وقت استجابة عالميًا أقل من 2 مللي ثانية ، مما يجعل من الممكن تتبع كيفية تغيير المحتوى التوافقي والمحتوى التفاعلي بدقة في شبكة الطاقة ومنع الإفراط في التعويض ونقص تعويضات.
Advanced Static Var Generators
Advanced Static Var Generators

في اختبار الاستجابة لارتفاع الحمل المفاجئ ، يُظهر سجل مقياس الذبذبات أن وقت الاستجابة العالمية على الشاشة يبلغ 1.36 مللي ثانية.
في اختبار الاستجابة لانخفاض الحمل المفاجئ ، يُظهر سجل مقياس الذبذبات أن وقت الاستجابة العالمي على الشاشة يبلغ 1.96 مللي ثانية.
  • تقنية التثبيط التوافقي المتقدمة: قمع الحالة التوافقية بسرعة في أقل من ثانية واحدة بعد أن يكتشف الجهاز أن التيار التوافقي أمر لا مفر منه في شبكة الطاقة ، مع التأكد من أن الجهاز لن يتم إيقاف تشغيله تمامًا حتى يمكنه الاستمرار في أداء تعويض للنظام .
Advanced Static Var Generators
  • ناتج تموج منخفض: تحقق تقنية التحكم منخفضة التموج القائمة على التشذير شكلاً موجيًا سلسًا حتى لـ 60العاشرالإخراج التوافقي.
Advanced Static Var Generators

نموذج APF / ASVG / SVG المعياري

Advanced Static Var Generators
نموذج ASVG / SVG للاختيار السريع
قدرة المحول
(كيلو فولت أمبير)
كوزو
<0.5 0.5 - 0.6 0.6 - 0.7 0.7 - 0.8 0.8 - 0.9
1000 550 كفار 550 كفار 450 كفار 350 كفار 200 كفار
1250 600 كفار 600 كفار 550 كفار 450 كفار 235 كفار
1600 800 كيلو فولت 800 كيلو فولت 700 كفار 550 كفار 300 كفار
ملاحظات 1. للاستخدام في بيئة قاسية ، نوصي باستخدام منتجات ذات نمط خزانة خاصة بالصناعة ؛
2. للاستخدام في السيناريوهات التي يكون فيها التيار التوافقي والتيار التفاعلي كبيرًا بشكل مفرط ، قم بتكوين منتجاتنا بناءً على الحساب الفعلي أو بيانات الاختبار في الموقع.

معلمات ASVG المعيارية
نموذج ASVG15kvar ASVG25kvar ASVG35kvar ASVG50kvar ASVG70kvar ASVG100kvar
معلمات النظام
جهد الشبكة 400 فولت (-40٪ - + 20٪)
تردد الشبكة 50 هرتز / 60 هرتز (± 10٪)
القطع المراد دمجها لا حدود
نجاعة تصل إلى 98٪
وضع الأسلاك 3 مراحل 3 أسلاك / 3 مراحل 4 أسلاك
فقدان الحرارة <2٪
CT 150/5 - 10000/5
وضع اتصال قم بالاتصال من الخلف / الجزء العلوي
الهواء الداخل / الخارج من الأمام إلى الخلف / من أعلى إلى أسفل
مؤشرات الأداء
وقت الاستجابة العالمية <2 مللي ثانية
أمر تعويض متناسق 2 - 23
عامل القوى قابل للتعديل من -1 - +1
وضع التبريد تبريد الهواء الذكي
ضوضاء <58 ديسيبل
وضع التثبيت نمط درج ، نمط مثبت على الحائط ونمط قائم
أبعاد
(W * D * H مم)
نمط الدرج: 442 * 485 * 90
مثبت على الحائط: 442 * 90 * 485
نمط الدرج: 500 * 590 * 150
مثبت على الحائط: 505 * 175 * 640
تستقيم: 170 * 525 * 590
نمط الدرج: 500 * 590 * 170
مثبت على الحائط: 505 * 195 * 640
تستقيم: 170 * 525 * 590
الوزن الصافي 20 كجم 35 كجم 45 كجم
معلمات البيئة
ارتفاع ≤ 2000 م ؛2000 م - 4000 م خفض التصنيف
درجة حرارة التشغيل -10 درجة مئوية - + 50 درجة مئوية (>40 درجة مئوية ، تستخدم عند إزالة التصنيف)
الرطوبة النسبية 5٪ - 95٪ ، دون تكاثف
* تخصيص القدرة المقدرة للتعويض: يمكنك تحديد نسبة من الطاقة المصنفة العالمية بناءً على إعداداتك للتعويض عن التيار التوافقي والتيار التفاعلي.
يشير 100٪ إلى أنه يتم استخدام كل الطاقة المصنفة العالمية لتعويض التوافقيات.
