مرشح الطاقة النشط APF تحكم ممتاز في الختم المتداخل

مقدمة لمنظمات جودة الطاقة المعيارية

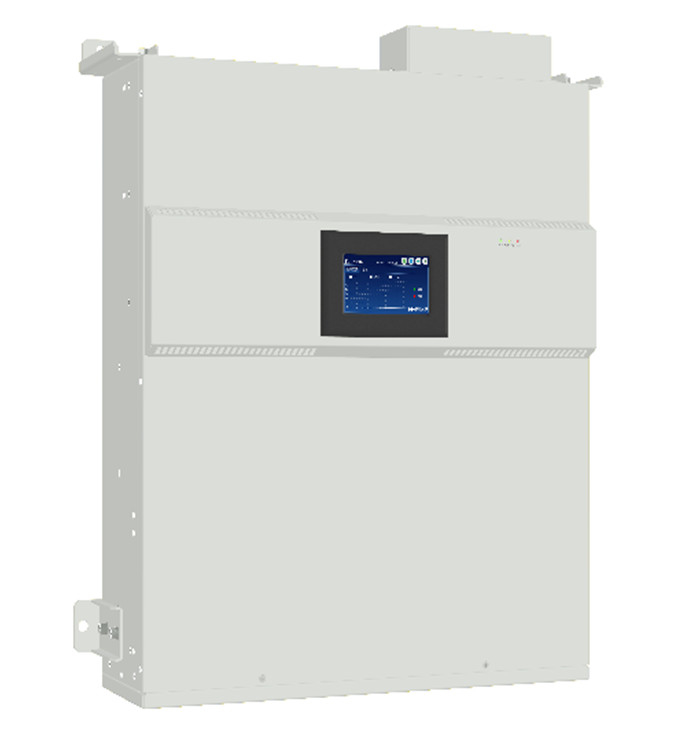

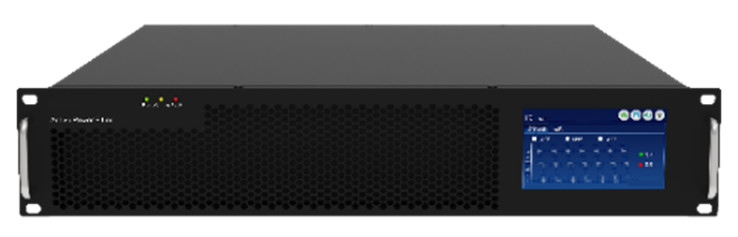

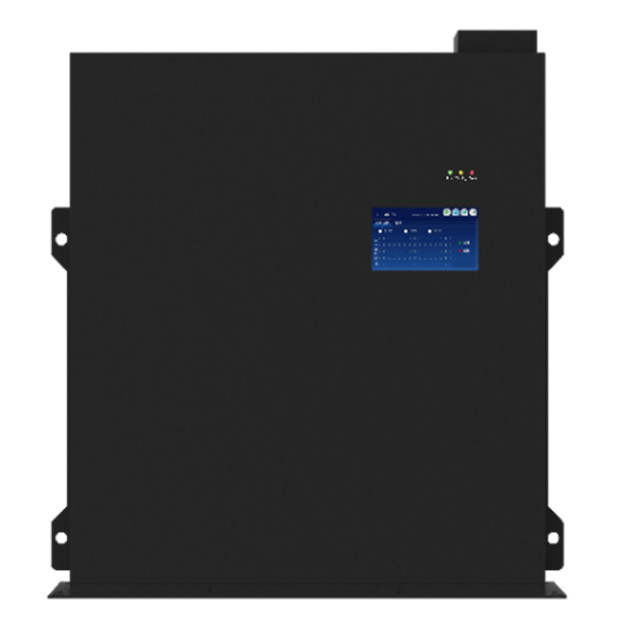

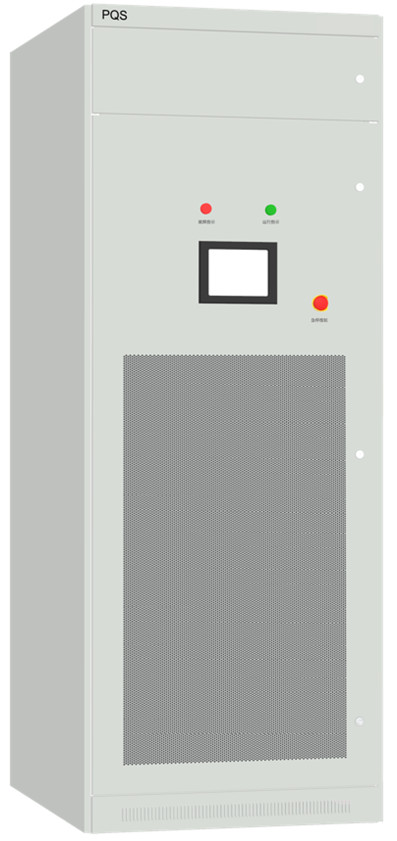

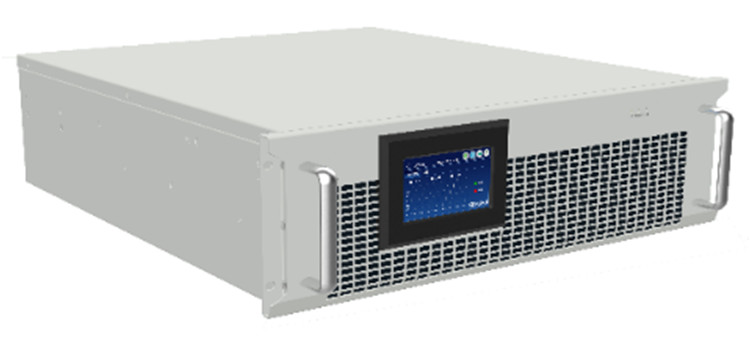

تشمل منتجاتنا ذات جودة الطاقة المعيارية ما يلي:مولدات فار ثابتة (SVGs) و SVGs متقدمة (ASVGs) وفلاتر طاقة نشطة (APFs).لديهم ميزات مثل كثافة الطاقة العالية والموثوقية المحسنة والأداء الأمثل والاستخدام العالي والتصميمات الفريدة.للاستخدام في سيناريوهات تطبيق مختلفة ، توجد ثلاث طرق لتثبيتها: نمط الدرج ، والأسلوب المثبت على الحائط ، والأسلوب القائم.

الميزات الرئيسية لمنظمات جودة الطاقة المعيارية
منظمات جودة الطاقة المعيارية لدينا:

• مدمجة بحجم 0.05 متر مكعب فقط ، وتتميز بكثافة طاقة عالية ، وتنطبق على مجموعة متنوعة من السيناريوهات.من الناحية العملية ، فهي أكثر قابلية للتطبيق في الأماكن التي تفرض فيها المساحة المحدودة متطلبات صارمة على الأرض يمكن أن تغطيها ، بالإضافة إلى مشاريع ترقية توزيع الطاقة.
• استخدم نفس مفاهيم التصميم مثل المنتجات ذات المستوى الصناعي ، وبالتالي فهي قابلة للتكيف بدرجة كبيرة مع البيئة.
• قم بتزويد طبقة التحكم في الوحدة بحجرة لوحة تصل إلى تصنيف مقاومة الغبار لـ IP6X وقد صمدت في الاختبارات المعملية المعترف بها على المستوى الوطني من طرف ثالث.
• تطبيق طريقة التحكم في التشذير في نهاية الإخراج.هذا يقلل على الأقل 40٪ من تيار التموج العالمي.
• دعم استجابة ديناميكية عند مستوى مللي ثانية ، مع وقت استجابة عالمي أقل من 2 مللي ثانية.لذلك ، يمكنهم بدقة تتبع كيفية تغيرات التيار العابر في شبكة الطاقة ومنع الإفراط في التعويض والتعويض الناقص.
• استخدم تصميمًا فائضًا رائدًا في الصناعة يعتمد على الترانزستورات ثنائية القطب المعزولة بالبوابة (IGBTs).نتيجة لذلك ، لن يؤثر الفشل في سطر واحد على التشغيل السليم للنظام.
• اسمح للأجهزة بالانفصال عن شبكة الطاقة في حالة الانهيار ، مع عدم بقاء مكثفات المنفذ متصلة بالشبكة ، وبالتالي منع أي تأثير سلبي على المذبذب التوافقي والقدرة التفاعلية السعوية للشبكة.
• دعم توصيل CT من جانب مزود الطاقة أو جانب التحميل ، والذي يمكنك ضبطه وفقًا لمتطلبات الموقع.
• تمتع بوظيفة التشخيص الذاتي للأخطاء السريعة والشاملة ، والتي يمكن تعديلها بذكاء بناءً على ظروف وحالات التشغيل الفعلية.
• اجعل من السهل صيانتها باستخدام أجزاء قابلة للإزالة بشكل منفصل مثل مكثف الناقل والمروحة.
• دعم الخوارزمية الذكية ، التي تقوم تلقائيًا بضبط نسبة التعويض بناءً على التغييرات في الوقت الفعلي في التيار التفاعلي والتيار التوافقي ، كما تدعم أيضًا تحديد هدف التعويض بمرونة ، من أجل تحسين هدف عملك.
• دعم السكون الذكي حيث يطبق نظامان متوازيان آلية اقتراع لتخصيص متوسط ​​وقت العمل لكل وحدة تحت ظروف تحميل خفيف ، وبالتالي إطالة عمر الوحدة.
• لقد حصلت على شهادة CE وتتوافق مع معيار EN 62477-1: 2012 + A11-2014 + A1-2017 ؛

يتمتع كل منتج من منتجاتنا بميزة التعويض التالية:

• يدعم APF نطاقًا أوسع من التعويضات ، أي لحظية 2اختصار الثاني- 51شارعتعويض متناسق
• يدعم ASVG 2اختصار الثاني- 23بحث وتطويرتعويض متناسق.يمكنك تعيين قدرة التعويض التوافقي وقدرة التعويض التفاعلي على مستوى العالم.
• يدعم SVG التعويض الشامل الفوري للطاقة التفاعلية الحثية والقدرة التفاعلية السعوية ، وفي الوقت نفسه ، يحل مشكلة عدم التوازن ثلاثية الطور.

الموثوقية والأداء المعززان
أول وحدة مقاومة للغبار في الصناعة في طبقة التحكم: يتم فصل قسم التحكم عن قسم الطاقة.تطبق طبقة التحكم تصميمًا مغلقًا تمامًا مقاوم للغبار ، بدون فتحات تهوية على الجانبين ، الأمامي والخلفي ، وبالتالي الحصول على ختم ممتاز ؛بينما في طبقة تبريد الهواء ، يتم تبريد وحدات الطاقة الحرجة بواسطة طبقة الطاقة ، وبالتالي تحقيق أداء تبريد متفوق للجهاز.بالإضافة إلى ذلك ، تصل طبقة التحكم إلى فئة حماية IP6X وقد صمدت أمام الاختبارات المعملية من طرف ثالث.هذا يعزل قسم التحكم من التلوث من العالم الخارجي.إلى جانب ذلك ، نحن نستخدم تصميم أجهزة على مستوى الصناعة ، مما يزيد من تحسين الأمان والموثوقية.





في اختبار شهادة مقاومة الغبار بعد اختبار شهادة مقاومة الغبار

استخدام نظام تحكم منفصل لكل IGBT ، والذي يعد أكثر موثوقية لأن: كل IGBT مجهز بمجموعة من محركات الأقراص وعنصر القاعة ، وفي حالة فشل IGBT من جانب واحد ، لا يزال بإمكان الجهاز تقديم 50٪ من القدرة الإنتاجية المقدرة.

توفير مرحل ومقاوم بدء التشغيل الناعم بين مكثف المرشح وشبكة الطاقة ، لضمان أنه عند فشل الجهاز ، ينفصل مكثف المرشح عن الشبكة ، دون إحداث أي تأثير ثانوي على الشبكة.

• استجابة أسرع: يحقق استخدام خوارزمية التكامل المعمم من الدرجة الثانية (SOGI) وقت استجابة عالميًا أقل من 2 مللي ثانية ، مما يجعل من الممكن تتبع كيفية تغيير المحتوى التوافقي والمحتوى التفاعلي بدقة في شبكة الطاقة ومنع الإفراط في التعويض ونقص تعويضات.

في اختبار الاستجابة لارتفاع الحمل المفاجئ ، يُظهر سجل مقياس الذبذبات أن وقت الاستجابة العالمية على الشاشة يبلغ 1.36 مللي ثانية.
في اختبار الاستجابة لانخفاض الحمل المفاجئ ، يُظهر سجل مقياس الذبذبات أن وقت الاستجابة العالمي على الشاشة يبلغ 1.96 مللي ثانية.

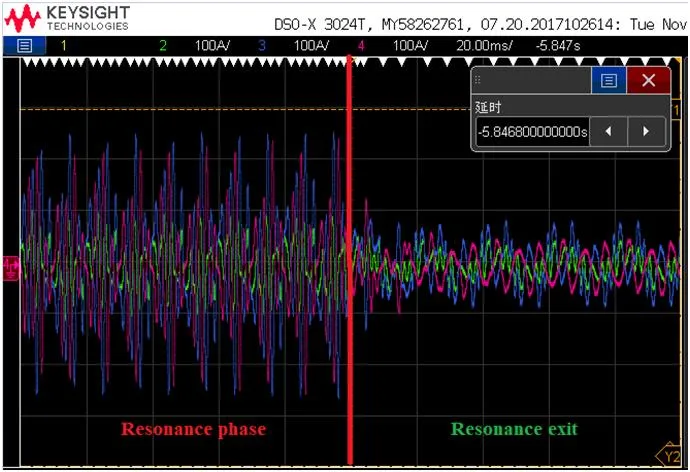

• تقنية التثبيط التوافقي المتقدمة: قمع الحالة التوافقية بسرعة في أقل من ثانية واحدة بعد أن يكتشف الجهاز أن التيار التوافقي أمر لا مفر منه في شبكة الطاقة ، مع التأكد من أن الجهاز لن يتم إيقاف تشغيله تمامًا حتى يمكنه الاستمرار في أداء تعويض للنظام .

• ناتج تموج منخفض: تحقق تقنية التحكم منخفضة التموج القائمة على التشذير شكلاً موجيًا سلسًا حتى لـ 60العاشرالإخراج التوافقي.

نموذج APF / ASVG / SVG المعياري


نموذج APF للتحديد السريع

قدرة المحول (كيلو فولت أمبير)	سعة APF (3 مراحل 3 أسلاك)	سعة APF (3 مراحل 4 أسلاك)
1000	200 أ	300 أ
1250	300 أ	400 أ
1600	400 أ	500 أ
ملاحظات	1. للاستخدام في بيئة قاسية ، نوصي باستخدام منتجات ذات نمط خزانة خاصة بالصناعة ؛ 2. للاستخدام في السيناريوهات التي يكون فيها التيار التوافقي والتيار التفاعلي كبيرًا بشكل مفرط ، قم بتكوين منتجاتنا بناءً على الحساب الفعلي أو بيانات الاختبار في الموقع.

معلمات APF المعيارية

نموذج	APF 20A	APF 35A	APF 50 أ	APF 100A	APF 125A	APF 150A
معلمات النظام
جهد الشبكة	400 فولت (-40٪ - + 20٪)
تردد الشبكة	50 هرتز / 60 هرتز (± 10٪)
القطع المراد دمجها	لا حدود
الكفاءة العالمية	تصل إلى 98٪
وضع الأسلاك	3 مراحل 3 أسلاك / 3 مراحل 4 أسلاك
فقدان الحرارة	<2٪
CT	150/5 - 10000/5
وضع اتصال	اتصال خلفي / اتصال علوي
الهواء الداخل / الخارج	من الأمام إلى الخلف / من أعلى إلى أسفل
مؤشرات الأداء
وقت الاستجابة	<2 مللي ثانية
أمر تعويض متناسق	2 - 51
وضع التبريد	تبريد الهواء الذكي
مؤشر ضوضاء	<58 ديسيبل
وضع التثبيت	نمط درج ، نمط مثبت على الحائط ونمط قائم
أبعاد (W * D * H مم)	نمط الدرج: 442 * 485 * 90 مثبت على الحائط: 442 * 90 * 485		نمط الدرج: 500 * 590 * 150 مثبت على الحائط: 505 * 175 * 640 تستقيم: 170 * 525 * 590		نمط الدرج: 500 * 590 * 170 مثبت على الحائط: 505 * 195 * 640 تستقيم: 170 * 525 * 590
الوزن الصافي	20 كجم		35 كجم		45 كجم
معلمات البيئة
ارتفاع	≤2000 م ، 2000 م - 4000 متدهور
درجة حرارة التشغيل	-10 درجة مئوية - + 50 درجة مئوية (>40 درجة مئوية ، تستخدم عند إزالة التصنيف)
الرطوبة النسبية	5٪ - 95٪ ، دون تكاثف
